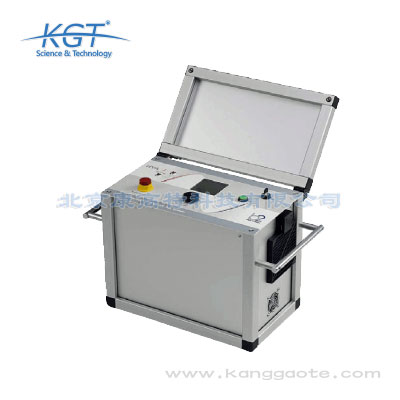

HV34-4 VLF高壓檢測裝置

品牌：奧地利B2
分類：超低頻電纜測試設備
應用領域：電網，電廠，軌道交通，
測試對象：電纜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

HV34-4 VLF高壓檢測裝置簡介：
?干性系統 — HV34-4檢測裝置是干性檢測系統 — 不含有加注油的組件。這意味著維護工作量少，設計結構緊湊，重量輕，在運行時間上沒有限制。
?安全性 — HV34-4帶有兩個彼此獨立的接地設備（電子和機械放電）和一個12 kV回授保護系統，對操作員和儀器起到保護作用。
?連接性 — HV34-4在工作現場不需要外部計算機。所有檢測結果都可以在檢測之后用USB下載，然后用PC作進一步的分析和創建報告。
?牢固耐用的HV連接器 — HV34-4通過牢固耐用的HV連接器可以使用不同的HV檢測長度，并可以快速更換電纜，或者簡化升級為診斷系統的連接工作。

HV34-4 VLF高壓檢測裝置特點：
?VLF純正弦波電壓
?VLF矩形波電壓
?DC電壓
?絕緣護套檢測
?絕緣護套缺陷定位模式
?真空瓶檢測

HV34-4 VLF高壓檢測裝置特征：
?HV34-4輸出電壓24 kV rms , 34 kV peak
?HV34-4純正弦波電壓(不受負載影響)
?HV34-4輸出電流15 mA*大。
?HV34-4高檢測能力12 μF
?HV34-4不受限制的連續工作循環
?HV34-4電纜檢測根據：CENELEC HD 620/621,IEEE400.2-2004,IEC60502-2:2014
?HV34-4可編程檢測序列
?HV34-4可用部分放電升級診斷和Tan Delta系統(可選項)（HV34-5功能）
?12kV瞬變保護 (50 Hz)
?HV34-4雙放電設備 (DDD®),兩個內置自動放電設備
?HV34-4容易更換的HV電纜
?真空瓶檢測
?HV34-4電纜絕緣護套缺陷定位 (和接地缺陷定位器連用) (不屬供貨內容)
?HV34-4輸出電壓實時示波器顯示
?HV34-4擊穿電壓和負載檢測(R 和 C)
?HV34-4電壓和電流RMS數字測量
?HV34-4 PC軟件 “b2 Control Center” 包括有多種不同的報告功能

HV34-4 VLF高壓檢測裝置可選項
?外部Tan Delta診斷系統TD30（HV34-5功能）
?部分放電診斷系統 PD30-E

HV34-4 VLF高壓檢測裝置供貨內容
?HV34-4檢測設備
?PC軟件 - b2 ControlCenter
?HV電纜4.5 m
?電線和接地線
?USB盤
?使用手冊

HV34-4
貨號	SH0202
輸入電壓	100 – 240 V, 50/60 Hz, 400 VA
輸出電壓	正弦波 0 - 34 kV peak, 24 kV rms DC ± 0 – 34 kV 方波 0 - 34 kV 精度 ± 1% 分辨率 0.1 kV
輸出電流	0 – 15 mA (分辨率 1 μA) \| 精度：±1%
阻抗范圍	0.1 M?…5 G?
輸出頻率	0.01 … 0.1 Hz 步進 0.01 Hz (默認 0.1 Hz) - 自動頻率
輸出負載	0.5 μF @ 0.1 Hz @ 24 kV rms 1.0 μF @ 0.05 Hz @ 24 kV rms 2.5 μF @ 0.02 Hz @ 24 kV rms 12.0 μF 最大容抗！ ¹
絕緣護套檢測	Unmax： 10 kV 動作電流： 0.1 mA – 5.0 mA
絕緣護套缺陷定位 2	Unmax： 10 kV 脈沖/周期: 1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s
輸出模式	AC (VLF) 對稱和在整個范圍內不受負載影響， DC (正極或者負極), Burn-/Fault Condition或者 Fault Trip Mode, 絕緣護套檢測
安全性	50 Hz 12 kV 回授保護 / 雙放電設備 (內部)
內存	保存50個檢測記錄 \| USB幾乎沒有限制
測量	電壓和電流 (True rms 和／或 peak), 容抗，電阻，時間，閃絡電壓
HV電纜	4.5 m帶末端夾線鉗 (其他可選項請洽詢)
軟件	“b2 Control Center” (包括在內)
計算機接口	RS232 標準 USB 閃存盤
尺寸	長 430 x 寬 250 x 高 360 mm
重量	19.5 kg
環境條件	存放：-25°C 到 + 70°C 運行：-10°C 到 + 50°C 濕度：5-85% 無凝結
