拋物面反射器手持式配件

品牌：英國IPEC
分類：在線開關柜局放測試儀
應用領域：電網，電廠，
測試對象：架空線，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

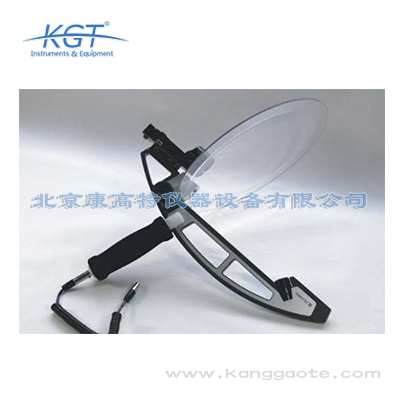

拋物面反射器手持式配件簡介：
?拋物面反射器是一種超聲波傳感器，用于檢測暴露的絕緣表面上的局部放電活動。
?拋物面反射器增加了傳感器的靈敏度，使檢測效果高達25米。

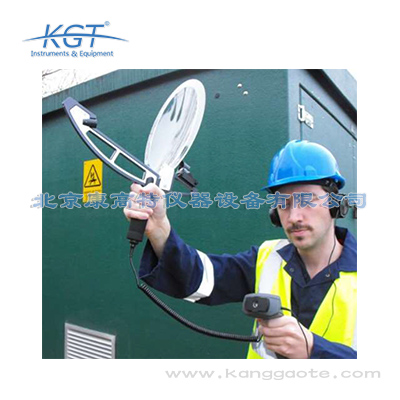

?拋物面反射器通常用于室外開關站，以檢測串和柱絕緣子，密封端和其他暴露設備的表面放電。
?拋物面反射器連接到PD-SGS時，反射器應指向正在檢查的HV設備。
?請使用雙眼，請勿只用單眼。
?打開取景器并將取景器上可見的紅點與檢查區域的中心對齊。
?PD-SGS儀器應在AE模式下運行（具體參見PD-SGS操作手冊），它將在用戶顯示屏上記錄dB讀數。
?拋物面反射器還將根據檢測到的活動水平生成聽覺輸出。
?建議在室外使用拋物面反射器時佩戴頭戴式耳機，以盡量減少外部噪聲源的干擾。
?由于聲學PD檢測的性質和環境條件引起的自然變化，建議確定的PD水平根據其與其他類似?物相比的相對值進行評估，而不是*。
?拋物面盤與PD儀器中使用的現有電子元件配合使用，因此符合相同的規格。
?該單元是無源的被動探測器，因此信號處理和分析由主機完成。

拋物面反射器手持式配件可用于：
?PD-SGS
?PD探測器

拋物面反射器手持式配件維護和服務
?如有必要，請用濕布清潔設備。請勿使用清潔溶劑，否則可能會損壞反射表面。

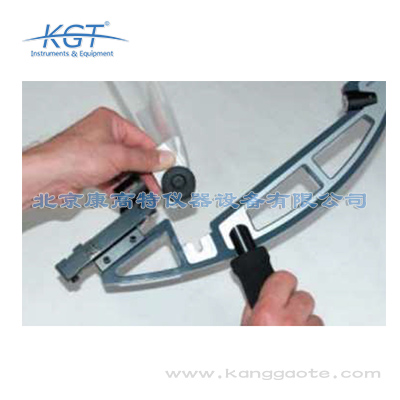

?使用后，應將設備拆卸并存放在手提箱中。
?使用CR2032 3V型電池，請立即更換低電量的電池。

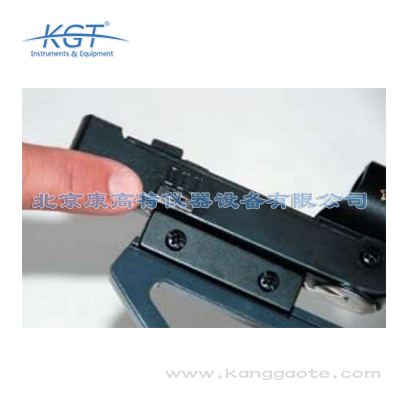

?電池盒位于紅點瞄準器的下表面上。

測量項目
測量距離	25 米為宜
測量范圍	-6dBμV to +70dBμV
分辨率	1dB
準確性	±1dB
傳感器中心頻率	40 kHz
傳感器靈敏度	-65dB min at 40 kHz (0dB = 1 volt/μbarRMS SPL)
推薦的負載阻抗	50Ω
硬件
瞄準	激光瞄準指示器
輸出連接器	3.5毫米或6.35毫米TRS（耳機插孔）
耦合	無需—手持式儀器
校準	該裝置提供完全校準
