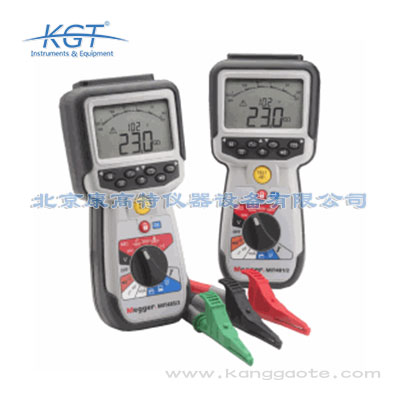

MEGGER MIT2500絕緣電阻測試儀

品牌：美國Megger
分類：絕緣電阻測試儀
應用領域：電網，電廠，
測試對象：電纜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

美國MEGGER MIT2500絕緣電阻測試儀由愛儀器儀表網代理，本產品用于電氣和工業測試應用。用于需要操作電壓超過1000V和更高絕緣測試電壓的場合。

MIT2500絕緣電阻測試儀簡介：
MIT2500是一款高壓手持絕緣和連續性測試儀，專為電機和電纜測試、特殊應用以及需要操作電壓超過1000 V和更高絕緣測試電壓的電氣測試應用而設計。

MIT2500提供固定范圍電壓選項包括50 V、100V、250 V、500 V、1000 V和2500 V，同時還提供可變范圍，允許在50 V到2500 V之間選擇任何電壓。新的測試電壓反饋控制功能保持輸出測試電壓在選定范圍內的精度高達±2%，即使在測試過程中也能保持穩定。與原來的±20%相比，反饋控制的絕緣測試電壓現在更為*，提供了更準確的測試電壓，而不會對電路造成過電壓損壞的風險。可變范圍允許從50 V到999 V以1 V為步長選擇*測試電壓，從1 kV到2.5 kV以10 V為步長提供了1100個測試電壓選項。

MIT2500采用重新設計的外殼、支架和六節電池倉，并加入了屏蔽端子以減少在更高電壓下的表面漏電流，從而提高了準確性。所有儀器均采用模壓工藝增強保護性能，并具有IP54防水防塵等級。

MIT2500絕緣電阻測試儀特點：
● 手持儀器，絕緣測試*高可達2.5 kV，電阻范圍為200 GΩ
● 高電阻精度的屏蔽保護端子
● 可調的絕緣測試電壓范圍從50 V到2500 V
● 穩定的絕緣測試電壓
● 支持市電和汽車充電的可充電選項
● 單一范圍，從0.01 Ω到1 MΩ更快的連續性測試
● 極化指數（PI）和介質吸收比（DAR）
● 適用于CAT IV 600 V的應用

絕緣測試
50 V / 100 V	支持
250 V / 500 V / 1000 V	支持
2500 V	支持
50 V 至 2500 V 可變電壓	支持
極化指數（PI）、介質吸收比（DAR）、定時測試	支持
兆歐（MΩ）檔鎖定按鈕	支持
保護端（Guard terminal）	支持
通斷測試
通斷測試范圍 0.01 Ω - 1 MΩ	支持

自動反極性（可在設置中開啟 / 關閉）	支持
導線調零（<10 Ω）	支持
電壓測量
交 / 直流電壓 600 V	支持
毫伏（mV）交 / 直流量程	支持
頻率測量 15 - 400 Hz	支持
輸入阻抗	250 kΩ
電容測量
電容測量范圍 0.1 nF - 10 μF	支持
其他功能
限值報*合格 / 不合格（?/?）指示	支持
自動關機（可設置）	支持
機載存儲器	支持
藍牙 ® 數據下載及配套軟件	支持
適配 AA 型堿性電池或鎳氫（NiMH）電池	支持
支持充電功能	支持
Ⅳ 類 CAT 600 V 等級	支持
配件
硅膠測試線（紅 / 黑 / 藍，帶探頭和夾子）	支持
2.5 kV 硅膠鱷魚夾測試線	支持
可選配開關探頭	支持
可選配電池充電器	支持

描述	訂單代碼	可選配件	訂單代碼
MIT2500：50 V 至 2500 V 絕緣測試儀，含測試結果存儲和下載功能	1004-045	交流充電器套件	1007-464
隨附配件		SP5 型開關探頭	1007-157
紅 / 黑 / 藍硅膠測試線（帶探頭和夾子）		測試線套裝及鱷魚夾	1007-001
2.5 kV 紅 / 黑 / 藍硅膠測試線（帶夾子）		2 線式 500 mA 帶保險絲測試線套裝	1002-015
6 節 AA 型堿性電池		鎳氫電池（6 節）	1002-735
便攜箱		磁性掛帶	1010-013
		MIT400/2 系列便攜袋	1007-887

MIT2500絕緣電阻測試儀技術規格

所有標注精度均基于環境溫度為 +20 °C 時的測試結果。

絕緣測試精度

測試電壓	最大測量范圍	精度
50 V	10 GΩ	±2% ±2 個字 ±4.0%/GΩ
100 V	20 GΩ	±2% ±2 個字 ±2.0%/GΩ
250 V	50 GΩ	±2% ±2 個字 ±0.8%/GΩ
500 V	100 GΩ	±2% ±2 個字 ±0.4%/GΩ
1000 V	200 GΩ	±2% ±2 個字 ±0.2%/GΩ
2500 V	200 GΩ	±2% ±2 個字 ±0.2%/GΩ

工作誤差（依據 BS EN 61557-2 (2007) 標準）：

50 V：±2.0% ±2 個字；100 kΩ - 900 kΩ 量程下誤差為 ±10.5%
100 V：±2.0% ±2 個字；100 kΩ - 900 kΩ 量程下誤差為 ±10.3%
250 V：±2.0% ±2 個字；100 kΩ - 900 kΩ 量程下誤差為 ±10.3%
500 V：±2.0% ±2 個字；100 kΩ - 900 kΩ 量程下誤差為 ±10.3%
1000 V：±2.0% ±2 個字；100 kΩ - 900 kΩ 量程下誤差為 ±11.5%

保護端性能	在 500 kΩ 并聯電路電阻、100 MΩ 負載條件下，誤差＜5%
顯示范圍	模擬顯示：滿量程 1 GΩ
分辨率	0.1 kΩ
短路 / 充電電流	符合 EN 61557-2 (2007) 標準，2 mA +0% -50%（2500 V 檔位除外）
端電壓精度	-0% +2% ±2 V
測試電流	絕緣電阻最小合格值對應的測試電流為 1 mA，最大測試電流不超過 2 mA
工作范圍（依據 EN 61557 標準）	0.10 MΩ 至 1.0 GΩ
最大容性負載	測試電壓高于 1000 V 時，最大容性負載為 15 nF（僅 MIT2500 支持此規格）
泄漏電流顯示	10% ±3 個字
電壓	±3% ±2 個字 ± 額定電壓的 0.5%
定時控制	倒計時定時器，默認 60 秒（可調整至 10 分鐘）
注	以上規格僅在使用高品質硅膠測試線時有效。

通斷測試

通斷測試
通斷測量范圍	0.01 Ω 至 1 MΩ（模擬刻度顯示范圍為 0 至 1000 kΩ）
通斷測試精度	0 至 100 Ω 量程：±3% ±2 個字；100 Ω - 500 kΩ 量程：±5% ±2 個字
工作誤差（依據 BS EN 61557-4 (2007) 標準）	±2.0%；0.1 Ω - 2 Ω 量程下誤差為 ±6.8%
開路電壓	5 V ±1 V
測試電流	200 mA（–0 mA +20 mA）（0.01 Ω 至 4 Ω 量程）
極性	單極性（默認）/ 雙極性（可在設置中配置）
導線電阻	最大可補償 10 Ω 導線電阻（調零功能）

電壓量程

電壓量程	直流（DC）：0 至 600 V；交流（AC）：10 mV 至 600 V 真有效值（TRMS），正弦波（15 Hz 至 400 Hz）
	未明確規定范圍：0 – 10 mV（15 至 400 Hz）
電壓量程精度	交流（AC）：±2% ±2 個字
	工作誤差（依據 BS EN 61557-1 (2007) 標準）：±2.0% ±2 個字；0 V – 300 V 交 / 直流量程下誤差為 ±5.1%
波形（真有效值）	非正弦波：
	真有效值（TRMS）：100 mV 至 600 V 量程：±3% ±2 個字；10 mV 至 100 mV 量程：±8% ±2 個字
默認電壓表	100 Hz 至 400 Hz 量程：±0.5% ±1 個字（未明確規定其他頻率范圍精度）

頻率測量

頻率測量范圍	15 Hz – 400 Hz
頻率測量精度	±0.5% ±1 個字

電容測量

電容測量范圍	0.1 nF 至 10 μF
精度	1 nF - 10 μF 量程：±5.0% ±2 個字

結果存儲

存儲容量	可存儲超過 1000 條測試結果
數據下載	藍牙 ® 無線傳輸，藍牙 ® Class II 等級
傳輸距離	最遠 10 米
電源供應	6 節 1.5 V 電池，型號為 IEC LR6（AA 型，對應型號 MN1500、HP7、AM3 R6HP），可使用堿性電池；也可使用 6 節 1.2 V 鎳氫（NiMH）充電電池

電池壽命	在 1000 V 測試電壓、1 MΩ 負載、5 秒開機 / 55 秒關機的工作循環下，可完成 3000 次絕緣測試；充電器（可選配件）：12 - 15 V 直流（通過配件接口供電）
儀器尺寸	228 mm × 108 mm × 63 mm（對應英制尺寸：9.00 英寸 × 4.25 英寸 × 2.32 英寸）
重量	815 克（1 磅 13 盎司）
（含包裝箱）重量	1.75 千克（3 磅 14 盎司）
保險絲	僅可使用 2 只 500 mA（FF 型）、1000 V、32 × 6 mm 陶瓷保險絲，且保險絲需具備高分斷能力（HBC），最小分斷電流為 30 kA
安全防護	本儀器符合 EN 61010-1:2010 和 EN 61010-2-030:2010 標準，適用于對地電壓 600 V 的 Ⅳ 類（Category IV）應用場景。具體安全警示請參見隨附的安全說明文檔
電磁兼容性（EMC）	符合 IEC 61326 標準（含第 1 號修訂版）
溫度系數	1 GΩ 及以下量程：＜0.1%/°C；1 GΩ 以上量程：＜0.1%/（°C?GΩ）

環境要求

工作溫度范圍	-10 °C 至 +55 °C
濕度	在 40 °C 環境溫度下，最大相對濕度為 90%
存儲溫度范圍	-25 °C 至 +70 °C
校準溫度	+20 °C
最大海拔高度	2000 米
防護等級（IP 等級）	IP 54

產品說明

MIT2500——50 V 至 2500 V 絕緣測試儀，具備測試結果存儲與下載功能

隨附配件

紅 / 黑 / 藍三色硅膠測試線（帶探頭和夾子）
2.5 kV 紅 / 黑 / 藍三色硅膠測試線（帶夾子）
6 節 AA 型堿性電池
便攜箱
