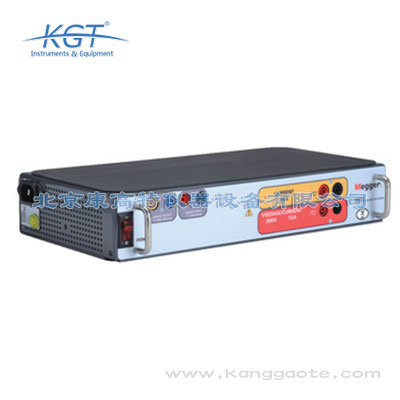

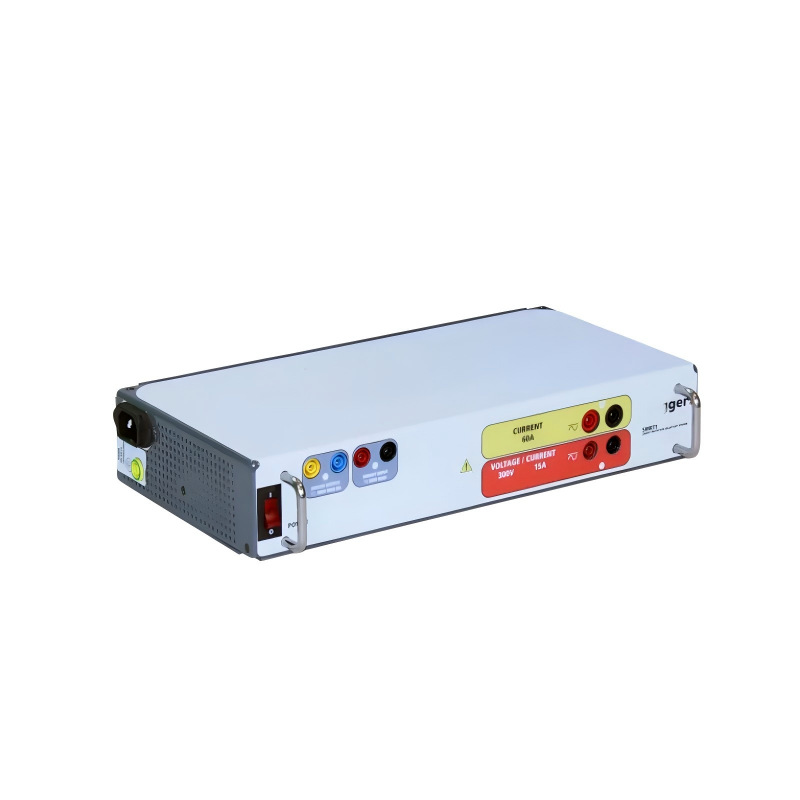

MEGGER SMRT1/SMRT1D單相繼電器測試系統

品牌：美國Megger
分類：繼電保護測試儀
應用領域：電網，電廠，
測試對象：繼電保護器，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

SMRT1/SMRT1D單相繼電器測試系統簡介：
?SMRT1作為一個獨立的儀器，SMRT1具有高兼容電壓和高電流的「智能」結合，能測試機電、固態和基于微處理器的過流繼電器，包括電壓控制、電壓約束和定向過流；測試低/過電壓、單相阻抗、單相功率、定向、同步、自動同步、負序低／過電壓、平衡電流、頻率、伏/赫茲、重合閘、熱感以及其他各種繼電器，詳細請看應用指南。
?SMRT1測試系統可透過Megger新的智能觸屏界面?（STVI）進行手動控制。
?STVI的大和全彩色高分辨率TFT液晶觸摸屏使用戶能夠手動控制測試屏幕，加上內置的預設*常見繼電器的測試程序，快速方便地執行手動、穩態和動態測試。
?有了STVI，測試幾乎所有類型的繼電器時不再需要電腦。菜單屏幕和觸摸屏功能按鈕能提供快速、方便的選擇所需測試功能。
?SMRT1測試結果可以保存到 PowerDB? ONBOARD，供下載到存儲盤以傳輸或打印測試報告。
?對于全自動測試，可以利用Megger的先進可視圖象操作檢測軟件（AVTS）控制SMRT1。
?AVTS是一個微軟® Windows® XP®/ Vista?/7兼容的軟件程序，可使用Megger全新的SMRT管理繼電保護測試的各個方面。

SMRT1單相繼電器測試系統特點：
?小巧，堅固，輕便，功能強大
?可連接計算機操作或獨立操作
?帶智能觸屏界面，能直觀手動操作
?每相高強度電流，高功率輸出（75 Amps/400 VA rms）
?網絡接口提供IEC 61850 測試功能
?使用AVTS軟件可作完全自動化測試

SMRT1/SMRT1D單相繼電器測試系統應用：
?當功率持續為 200 VA 時，電流通道的額定電流是 30 A；300 VA 時，可短時間達到 60 A。它具有*的平緩功率曲線（4 A 至 30 A），可確保始終能夠獲得*大順從電壓。當有高達 50 V 的順從電壓時，SMRT1 可測試高阻抗過流繼電器。
?當輸出功率為 150 VA 時，電壓通道可提供 0 V 至 30/150/300 V 的可變輸出，且具有*的平緩功率曲線（30 V 至 150 V），可確保始終能夠獲得*大輸出功率。電壓通道轉換為電流后，SMRT1 可對電流差動繼電器（包括諧波抑制變壓器差動繼電器；對這種繼電器一次只能測試一個相）執行*小工作點測試、斜率測試和計時測試。
?SMRT1還可與SMRT系列的其他設備配合使用。SMRT1使用了以太網端口，基本上是一款“即插即用”設備，其電壓和電流輸出可與其他 SMRT 設備的電壓和電流輸出無縫同步，方便測試更復雜的繼電器（例如，三相方向功率放大器、距離放大器、失磁或者 6、9 至 12 相電流測試應用）。

SMRT1/SMRT1D訂購信息
隨附軟件	零件號
帶有 RTMS 應用程序 CD 的 AVTS Basic	81302
軟件選項
帶有 IEC 61850 Megger GOOSE 配置器的 AVTS Basic，和 RTMS 應用程序 CD	1002-103
帶有 RTMS 應用程序 CD 的 AVTS Advanced	81570
使用 IEC 61850 Megger GOOSE 配置器進行 AVTS *測試，和 RTMS 應用程序 CD	1001-106
帶有 STVI 應用程序 CD 的 AVTS Professional	81571
使用 IEC 61850 Megger GOOSE 配置器進行 AVTS 測試，和 RTMS 應用程序光盤	1002-102
描述	貨號
帶有可伸縮護罩的套管：保持測試線成對，避免糾纏。套管測試線，一根紅色，一根黑色，200 cm (78.7") 長，600 V，32 A CATII	Qty. 3 pr. Part No. 2008-539
超長測試線，黑色，與電壓/電流輸出或二進制 I/O 一起使用，360 厘米長（12 英尺）600 V/32 安培 CAT II。	2003-172
超長測試線，紅色，與電壓/電流輸出或二進制 I/O 一起使用，360 厘米長（12 英尺）600 V/32 安培 CAT II。	2003-173
接線片適配器，紅色，6.2 毫米，與高達 1000 V/20 安培 CAT II 的測試線一起使用。	684002
接線片適配器，黑色，6.2 毫米，與高達 1000 V/20 安培 CAT II 的測試線一起使用。	684003
鱷魚夾，紅色，與高達 1000 V/32 Amp CAT III 的測試線一起使用。	684006
鱷魚夾，黑色，與高達 1000 V/32 Amp CAT III 的測試線一起使用。	684007
靈活的測試線適配器，黑色，1.8 mm 公針，與高達 1000 V/32 Amp CAT III 的測試線一起使用。	90001-845
可伸縮套管測試線，紅色，50 厘米（20 英寸）長，與高達 600 V/32 安培 CAT II 的測試線一起使用。	90024-781
可伸縮套管測試線，黑色，50 厘米（20 英寸）長，與高達 600 V/32 安培 CAT II 的測試線一起使用。	90024-780

MEGGER SMRT1/SMRT1D 規格
輸入電源	100 至 240 伏 (± 10%) 交流電，1?，50/60 Hz，700 VA。
輸出	所有輸出都獨立于線路電壓和頻率的突然變化。這供了不受電源突然變化影響的穩定輸出。所有輸出都經過調節，因此負載阻抗的變化不會影響輸出。
輸出電流	輸出功率額定值以交流有效值和峰值功率額定值指定。

輸出電流	功率	*大V/占空比
1 Ampere	15 VA	15.0 V rms 持續
4 Amperes	200 VA (282 峰值)	50.0 V rms 持續
15 Amperes	200 VA (282 峰值)	13.4. V rms 持續
32 Amperes	200 VA (282 峰值)	6.67 V rms 持續
60 Amperes	300 VA (424 峰值)	5.00 V rms 持續


	輸出的額定范圍如下：輸出電壓功率 *大 I 30 Volts 150 VA 5 Amps 150 Volts 150 VA 見 “PowerVTM” 300 Volts 150 VA 0.5 Amps
交流電壓幅度	精度: 典型值 ±0.05% 讀數 + 0.02% 范圍,*大值± 0.15% 讀數 + 0.05% 量程分辨率: .01 測量: AC RMS 范圍: 30, 150, 300V
交流電流幅度	精度: 典型值 ±0.05% 讀數 + 0.02% 范圍,*大值± 0.15% 讀數 + 0.05% 量程分辨率: .001/.01 測量: AC RMS 范圍: 32, 60A
直流電壓幅度	精度: 典型值0.1% 范圍，*大值 0.25% 范圍分辨率: .01 測量: RMS 范圍: 30, 150, 300V
直流電流幅度	精度: 典型值 ±0.05% 讀數 + 0.02% 范圍,*大值±0. 15% 讀數 + 0.05% 量程分辨率: .001/.01 測量: RMS 范圍: 32A
交流電流模式下的可轉換電源	精度: 典型值±0.05% 讀數 + 0.02% 范圍， ±0.15% 讀數 + 0.05% 量程或 ±12.5 mA，以較大者為準 分辨率: .001 測量: AC RMS 范圍: 5, 15A
溫度范圍	使用: 32 至 122° F（0 至 50° C）存儲: -40 至 158° F（-40 至 70° C）相對濕度: 5 - 90% RH, 無凝結
單元外殼	SMRT1 裝置安裝在堅固的金屬輕質外殼中。 IEC 外殼防護等級 IP20。機架安裝外殼在后面板上包括兩個 BNC 連接器。這些連接器用于使用 SMRT 放大器放大外部模擬信號。應用 ±10 伏峰值將從所選輸出中提供滿量程輸出。提供用于 19 英寸機架安裝的可選外殼。
尺寸	標準外殼 13.5W x 2.4H x 6.75D in. (34.3W x 6.1H x 17.2D cm) 機架安裝外殼 19W x 3.5H x 8.75D in. (48.3W x 8.9H x 22.2D cm)
重量	標準外殼: 8.9 lb. (4 kg) 機架安裝外殼: 10.85 lb. (4.9 kg)
一致性標準	安全: EN 61010-1 沖擊: MIL-PRF-28800F (30g/11ms半正弦波) 振動: MIL-RFP-28800F (5-500Hz, 2.05 g rms) 運輸墜落: MIL-RFP-28800F (10 次，20 厘米，不帶手提箱) (10 次，46 厘米，帶可選手提箱) EMC 排放: EN 61326-2-1, EN 61000-3-2/3, FCC Subpart B of Part15 Class A 抗干擾: EN 61326-2-1, EN 61000-4-2/3/4/5/6/8/11
保護	電壓輸出受到短路保護和熱保護以防止長時間過載。電流輸出受到開路保護和熱保護以防止長時間過載。
通訊接口	以太網 (2) 藍牙（可選）
